Овај оптички оптички кабл 9/125 ОС2 идеалан је за повезивање 1Г / 10Г / 40Г / 100Г / 400Г Етхернет веза. Може да превози податке до 10км на 1310нм или до 40км на 1550нм.
Висококвалитетни и економични СМ, ММ Симплек фибер кабл
Патцх каблови се користе за обезбеђивање оптичке везе за оптичку електронику. Коришћење патцх кабла пружа брз и лак метод за усмеравање закрпа влакана у дата центрима, хеад-ендовима, мобилним чвориштима и централним канцеларијама. Кабл за повезивање може се користити за међусобно повезивање или унакрсну везу, повезујући долазна влакна са електронском опремом и обезбеђујући закрпе унутар стаза влакана. Патцх каблови укључују склопове симплек, дуплек и мулти-фибер.
ХТФ-ови типови влакана ОМ1, ОМ2, ОМ3, ОМ4, ОМ5 или ОС2 да би задовољили потребе Гигабит Етхернета, 10 Гигабит Етхернета и Фибре Цханнел велике брзине. Сваки прекид ригорозним тестом параметара како би се осигурале најбоље перформансе мреже.
Карактеристике:
● Мали губитак уметања.
● Велики повратни губитак.
● Висока стабилност и поузданост.
Апликације:
● ФТТХ, ЛАН, ПОН ГГ појачало; Оптицал ЦАТВ
● Локална мрежа прстена
● Комуникациони систем оптичких влакана
● Опрема за испитивање оптичких влакана
● Оптички сензор влакана
Спецификације
Оптичка спецификација | ||||
Тест услов | Перформансе | |||
ФЦ СЦ СТ ЛЦ МУ / ПЦ | ФЦ СЦ СТ ЛЦ МУ / УПЦ | ФЦ СЦ СТ ЛЦ / АПЦ | ||
Губитак инсекције ИЛ | СМ: 1310 нм / 1550 нм ЛД извор | ≤0,3дБ | ≤0,3дБ | ≤0,3дБ |
РЛ | СМ: 1310 нм / 1550 нм ЛД извор | ≥40дБ | ≥50дБ | ≥60дБ |
Механичка спецификација | ||||
Случајно се повежите | ≤0,2дБ | |||
Амплитуда вибрација 5-50Хз 1,5 мм | ≤0,2дБ | |||
Затезна сила 0-15кг | ≤0,2дБ | |||
Спецификација животне средине | ||||
Издржљивост 1000циклуса | ≤0,2дБ | |||
85 ℃, током 100 | ≤0,2дБ | |||
-40 ℃, Током 100 | ≤0,2дБ | |||
-40 ℃ -85 ℃, током 5 циклуса | ≤0,2дБ | |||
Влажност | ≤0,2дБ | |||
Влакнасти пигтаилСпецификације перформанси
| Параметри | Једно | Дуал | Јединица |
Стандардна дужина носача | 5.5+0.5/-0.0 | 6.0+0.5/-0.0 | мм |
Пречник вијка | 1.000 ± 0.005 или 1.800 ± 0.005 | мм | |
Толеранција на клин | +/-0.2 | дег | |
Тип влакана | Цорнинг СМФ-28е | ||
Дужина влакана | Опционо | m | |
Цоре Сцратцх / Диг | 0/0 | ||
Премаз | АР премаз, Р ＜ 0,1%@λц ＜ 0,1%@λц± 40 40нм или потребан купац | ||
Конектор | СЦ, ЛЦ, ФЦ, СТ, Е2000, МУ | ОД јакне (мм) | 1.2,1.6,1.7,1.8,2.0,2.4,2.6,2.8,3.0 |
Режим влакана | 9/125μm, 50/125μm, 62.5/125μm, | Јакна у боји | СМ: жута / плава / бела; ОМ1 ГГ амп; ОМ2: наранџаста; ОМ3: Аква; ОМ4: Акуа / Виолет / Магента |
Пољски | ПЦ, УПЦ, АПЦ | Таласна дужина | СМ: 1310 / 1550нм ММ: 850нм |
Тип кабла | Симплек | Материјал јакне | ЛСЗХ / ПВЦ / ОФНР / ОФНП |
Губитак уметања | ≤0,3дБ | Губитак уметања | ≤0.12дБ |
Повратни губитак | СМ УПЦ ≥ 50дБ (мин) СМ АПЦ ≥ 60дБ (мин) ММ П ≥ 35 дБ (мин) | Измењивост ГГ амп; Вибрација | ≤0,2дБ |
Радна температура | -40~75°C | Температура складиштења | -45~85°C |
Толеранција дужине
Укупна дужина (Л) (м) | дужина толеранције (цм) |
0 ГГ лт; Л ГГ лт; 1 | +5/-0 |
1 ГГ лт; Л ГГ лт; 10 | +10/-0 |
10 ГГ лт; Л ГГ лт; 40 | +15/-0 |
40 ГГ лт; | +0,5% кЛ / -0 |
СЦ / УПЦ-СЦ / УПЦ дуплекс једносмерни влакнасти скок
Индустријски стандардни дуплекс оптички конектор са керамичким језгром, ЕИА / ТИА 604-72 и брзом мрежом ожичења
Структура оптичких влакана
Неосјетљиви краткоспојници на савијање укључују градијентно ломно језгро и дизајн жљеба за контролу режима ширења у језгри под најизазовнијим условима савијања.
Смањите цурење оптичких сигнала и осигурајте стабилан пренос мреже.
Савршено се уклапа између језгре влакана и пречника кабла
Језгро влакана од 9/125 ум и плашт од 2 мм од влакана савршено се уклапају како би пружили максималну заштиту скакачима
Једномодни и вишемодни СЦ оптички каблови, СЦ-ЛЦ, СЦ-СТ, СЦ-ФЦ, СЦ-МУ, СЦ-МТРЈ, СЦ-Е2000, 9 / 125μм, 50 / 125μм, 62.5 / 125μм, СМ, ММ , симплек, дуплек, УПЦ, АПЦ, ПЦ. Доступни су каблови прилагођеног дизајна.

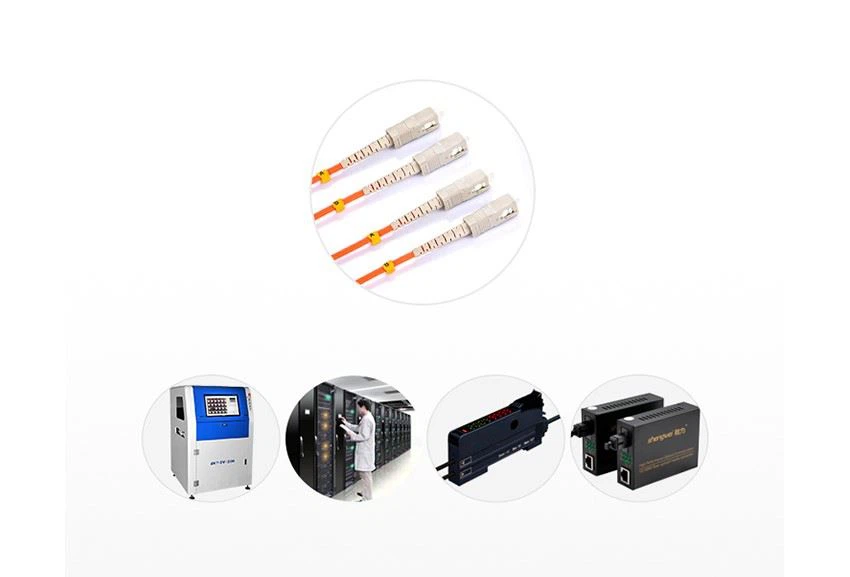

СЦ оптички кабл је један од најранијих врста и један од најчешће коришћених оптичких каблова, погодан је за употребу и штеди трошкове. То је најјефтинији оптички кабл за повезивање. Закрпа СЦ влакана се широко користи у оптичким мрежама. СЦ кабл за причвршћивање од влакана је са чахом од цирконија и пластичним кућиштем.
ФАК
П: Која је разлика између ОС1 и ОС2 кабла?
О: ОС1 и ОС2 су појединачни и раде идентично. Кратки прикључни каблови испод 300 метара увек се израђују са ОС1 који има уски бафер. Дуже стазе мерене у миљама су ОС2 који је лабава цев.
П: Да ли тестирате сву своју робу пре испоруке?
О: Да, имамо професионалног инжењера који ће тестирати све уређаје пре испоруке.
П: Како постижемо да наше пословање буде дугорочно и у добрим односима?
О: 1. Држимо добар квалитет и стабилну цену како бисмо осигурали корист наших купаца;
2. Сваког купца поштујемо као свог пријатеља и искрено послујемо и спријатељимо се с њима, без обзира одакле потичу.
