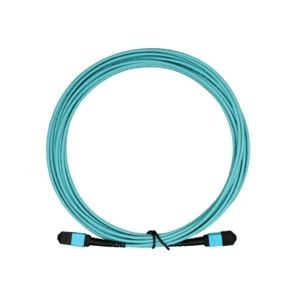

Патцх кабел МТП-12 краткоспојник ММФ пробојни кабл
МТП пробојни кабл користи се за поједностављивање мрежног каблирања у дата центрима велике густине, обично дизајниран за блејд сервер, МТП касете, закрпне плоче и преклопне везе како би се олакшали покрети, додавања и промене, идеално за окружења у којима су перформансе, флексибилност и скалабилност критичан.
Неосетљива влакна на савијање --- минимални радијус савијања од 7,5 мм, омогућавајући чвршће усмеравање каблова без утицаја на перформансе система.
Због многих језгара, компактног дизајна и мале величине, може се користити у многим постојећим ДЦ окружењима, као што су прекидач, регална плоча и главна разводна плоча.
Главне предности МПО / МТП-ЛЦ краткоспојника су следеће:
1. МПО / МТП краткоспојник гране пружа чисту методу високе густине за постизање репликације лука прекидача велике густине, што може смањити ризик од оштећења или грешке порта.
2. Скакач грана заузима мање простора у ормарићу и има боље вертикално управљање од традиционалног џампера. На пример, грана на једном крају краткоспојника са 12 језгара је далеко мања од џампера са истим бројем језгара.
3. Смањите непријатности изазване загушењем каблова на управљање ЛАН мрежом и мрежним центром за складиштење података; повећајте проток ваздуха за хлађење да бисте олакшали померање / додавање / промену каблова или опреме.
4. Преспојни кракови пружају испреплетене ЛЦ гране које се могу користити за усклађивање мрежних прикључака електронских уређаја, укључујући инжењерско прилагођавање, да би се обезбедила неприметна интеграција између кабловске инфраструктуре и електронских уређаја.
МТП је интегрисани систем оптичких влакана високе густине, који се широко користи у следећа три аспекта:
Окружење дата центра велике густине
ФТТБ
Интерни конектор опреме од оптичких влакана
Коју дужину ЛЦ гране треба користити МТП-ЛЦ краткоспојник гране?
Оптимална дужина крака краткоспојника гране зависиће од следећих фактора: модела оквира, типа сечива, броја отвора ножа, смера и руте. Типови клађења 1, 2, 3 и 5м су прецизно дизајнирани да одговарају распореду преклопних портова код различитих произвођача.
Како реализовати конверзију са 40г на 10г?
1. Шема каблирања КСФП + у СФП +
Тренутно постоји неколико шема повезивања за реализацију КСФП + на СФП +:
КСФП + до 4 * СФП + ДАЦ / АОЦ шема директног кабловског повезивања
Без обзира на то да ли одаберете КСФП + до 4 * СФП + брзи кабл ДАЦ бакарног језгра или КСФП + до 4 * СФП + АОЦ оптички кабл, режим везе је исти, јер су дизајн и употреба ДАЦ-а и АОЦ-а слични. Један крај ДАЦ и АОЦ директног кабла је 40г КСФП + конектор, а други крај су четири независна 10г СФП + конектора. Конектор КСФП + може се директно прикључити на порт прекидача [ГГ] # 39; КСФП +. Има четири паралелна двосмерна канала, а сваки канал може радити до 10Гбпс. Будући да ДАЦ кабл за велике брзине користи бакарни средњи пренос, АОЦ активни оптички кабл користи пренос оптичких влакана, стога подржавају различиту удаљеност преноса, обично је удаљеност преноса кабла ДАЦ бакарног језгра кратка, што је најочигледнија разлика између ова два .
У подељеној вези од 40 г до 10 г, можете да користите кабл за директно повезивање КСФП {4 {3}} до 4 * СФП + од 40 г за директно повезивање прекидача, без куповине додатних оптичких модула, како бисте уштедели мрежне трошкове поједноставити поступак повезивања. Међутим, растојање преноса овог начина повезивања је ограничено (ДАЦ ≤ 10м, АОЦ ≤ 100м), тако да је оптички кабл за директну везу ДАЦ или АОЦ погоднији за везу унутар ормара машине или два суседна ормана.
2. 40г КСФП + до 4 * ЛЦ дуплек АОЦ грана активни оптички кабл
40г КСФП + до 4 * ЛЦ дуплек АОЦ грански активни оптички кабл је посебна врста АОЦ активног оптичког кабла. Један крај је КСФП + конектор, а други крај су четири независна ЛЦ дуплекс џампера. Ако планирате да користите грански активни оптички кабл за реализацију апликације од 40 г до 10 г, треба да се подударате са четири СФП + оптичка модула, односно КСФП + интерфејсом КСФП + до 4 * ЛЦ дуплекс активни оптички кабл може се директно уметнути у порт од 40г уређаја, а ЛЦ интерфејс треба уметнути у одговарајући оптички модул СФП + на уређају. Будући да је већина уређаја компатибилна са ЛЦ интерфејсом, овај начин повезивања може задовољити потребе већине корисника.
3. МТП-4 * краткоспојник оптичких влакана ЛЦ гране
Један крај џампера МТП-4 * ЛЦ је осмојезгрени МТП интерфејс, који се користи за повезивање 40г КСФП + оптичких модула. Други крај су 4 дуплексна ЛЦ краткоспојника, који су повезани са 4 оптичка модула СФП + од 10г. Свака линија преноси податке брзином од 10Гбпс да би завршила пренос од 40г до 10г. Ова шема повезивања погодна је за мрежно окружење велике густине од 40г. У поређењу са даљином преноса директног ДАЦ или АОЦ кабла, МТП-4 * ЛЦ краткоспојник може подржати пренос података на велике раздаљине. С обзиром на то да је већина уређаја компатибилна са ЛЦ интерфејсом, МТП-4 * ЛЦ шема повезивања гранастих грана може корисницима пружити флексибилнију шему ожичења.
