Квар оптичког модула у нормалној употреби може се поделити на два случаја: квар предајника и квар модула. Генерално постоје два разлога за неуспех:
1. Оптички прикључак оптичког модула је загађен и оштећен, што доводи до повећања губитка оптичке везе, тако да је веза оптичких влакана прекинута. Светлост ће бити загађена под следећа три услова: прашина која улази у животну средину услед дуготрајног излагања оптичког прикључка, загађење оптичког отвора изазвано загађењем чеоне стране оптичких влакана повезаних модулима и неправилна употреба оптичког крајња страна конектора репног влакна.
2. Оптички модул је оштећен ЕСД-ом, односно електростатичким пражњењем. Статички електрицитет ће узроковати адсорпцију прашине, променити импедансу између водова и утицати на функцију и животни век оптичког модула СФП, као што су сушење у околини, нелегалан рад, опрема са активним влакнима без уземљења или лоше уземљење могу проузроковати оштећења од ЕСД.
Обично морамо уклонити узрок отказа оптичког модула. Осигурали смо да се опрема може нормално користити. Следећи кораци су сређени за вашу референцу.
1. Проверите да ли је преспојник влакана у складу са оптичким модулом.

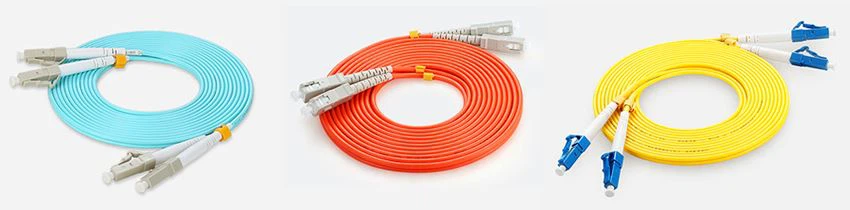

Мултимодни џампери су обично доступни у наранџастој, сивој и тиркизној боји, а ови џампери су одштампани са 62,5 / 125У или 50 / 125У. Једномодни џемпер од влакана је обично жуте и плаве боје, а мрежни отисак је Г652Д или 9 / 125У, итд. Модул влакана је вишемодни (таласна дужина од 850 нм) са црним сатом за извлачење прстена. Остале боје су једнодомни оптички модули
2. Инспекција само-петље
Светлост коју емитује општи вишемодни оптички модул је видљива светлост која се може посматрати голим оком (немојте гледати директно у светлосни отвор). Светлосни отвор на левој страни оптичког модула је црвени ласер и светло указује на нормалан рад. Међутим, светлост коју емитује једномодни оптички модул је невидљива, тако да предајник и пријемник оптичког модула можемо повезати џампером. Ако прекидач ради, лампица гори, то значи да ради нормално.
3. Конфигурација порта
Ако комуникација и даље закаже, треба да извршимо следећу конфигурацију, као пример. Тренутно су неки најчешће коришћени преклопни портови оптоелектронског мултиплексирања, а већина оптичких портова је и даље затворена, што треба ручно отворити. За комуникацију између различитих марки прекидача, такође морамо принудити да се брзина порта и радни режим конфигуришу у 1000Мббс и фулл-дуплек режим
4. Потврдите компатибилност
Обично је потребно написати податке о произвођачу, што се често назива компатибилношћу. Ако комуникација и даље не функционише, потврдите да ли је оптички модул компатибилан са вашим уређајем.
