Klijent A: O HT6000 proizvodu prenose 2x100G + 5x10G Ethernet kanale dužine više od 110 km. To smo pregledali i troškovi su za opremu od 100G prilično visoki.
Imate li drugo rešenje? Za 10KM, dvostruko vlakno, 2x100G + 5x10G. 40kanal.
HTF: Da, 1 kanalni 100G QSFP28 se pretvara u 4x25G DWDM prijenos,
a 4x25G se agregira na 1x100G na suprotnom kraju.
Sučelje koje se povezuje na vaš prekidač je i 100G sučelje, OSFP28.
Klijent A: Sjajno, pošaljite mi svoje novo rješenje. Zanima nas.
HTF: U redu. Proslijedio sam našem inženjeru s vašim zahtjevom. Kada bude spremno poslat ćemo vam što prije.
Klijent A: Hvala.

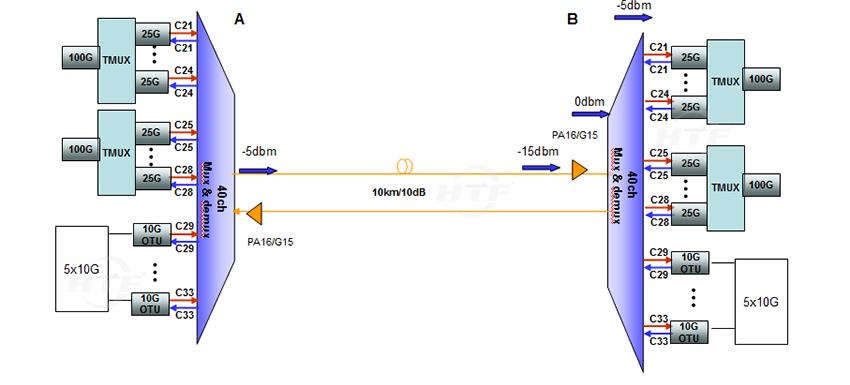

HTF: Vaše rješenje je spremno, Slijedi dijagram i konfiguracija koju treba provjeriti.
2x4x25 + 110x5 10km Konfiguracija sistema | |||||
Predmet | Model | Specifikacija | Stranica A | Site B | Podbroj A + B |
Šasija | CH16 | 15 utora za uslugu +1 utor za upravljanje mrežom, AC 220V, DC-48V opcionalno | 1 | 1 | 2 |
Kartica za konverziju talasne dužine | HT6000-OTUFS2S | Podržavaju 4 kanala dvosmjerne 10G pretvorbe valnih duljina | 2 | 2 | 4 |
TMUX-4x25G | Podržava 1xQSFP28 do 4 kanala 25G DWDM talasna dužina | 2 | 2 | 4 | |
Predpojačalo | PA16 / G20-1510 | Maksimalni izlaz 16dBm, dobitak 20dB, sa 1510 OSC | 1 | 1 | 2 |
40CH MUX / DEMUX | HT6000-AAWG40 | Implementirajte 40-talasno DWDM talasno multipleksiranje | 1 | 1 | 2 |
Optički modul | DWDM-SFP-10G-40 | SFP 10G DWDM talasna dužina, 40km | 5 | 5 | 10 |
SFP-10G-LR | 10G SFP + 1310nm 10km | 5 | 5 | 10 | |
DWDM-SFP28-LR | SFP 25G DWDM talasna dužina, 10km | 8 | 8 | 16 | |
DWDM-QSFP28-LR | QSFP28 100G 1310nm, 10km | 2 | 2 | 4 | |
Jedinica za upravljanje mrežama | NMS | Upravljanje mrežom | 1 | 1 | 2 |
Klijent A: Savršeno, hvala na brzom odgovoru. Sviđa nam se i prvo ćemo provjeriti.
HTF: U redu. Svako pitanje možete slobodno kontaktirati HTF tim.
