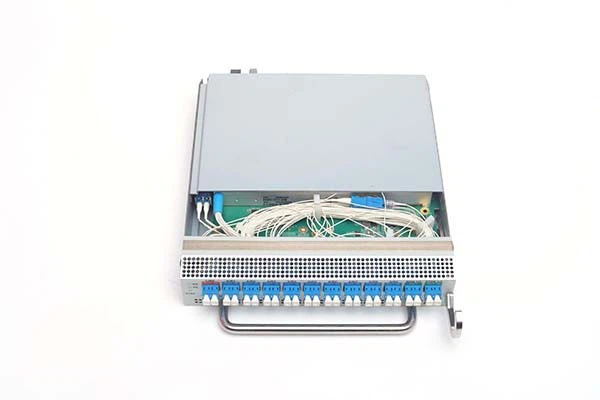

9-димензионална ВСС плоча
1) Шематски дијаграм унутрашње структуре ВСС плоче је приказан на слици 1, а плоча заузима 1/2 слота. потребни уграђени БА и ПА, уграђени ВОА пре улаза ПА; ОЦМ, ОТДР уграђен опционо.
2) Опсег појачања БА је 15~25дБ; појачање ПА1 покрива најмање 15~25дБ, а појачање ПА2 покрива најмање 22~35дБ. За захтеве перформанси БА и ПА.
3) За тачке надзора снаге, погледајте положај ПД иконе на слици 2 дијаграма унутрашње структуре плоче; излазна вредност калибрације БА се калибрише на ЛИНЕ ОУТ порт; улазна страна ПА извештава о две вредности улазне снаге.
Улазна вредност калибрације ВОА је калибрисана на ЛИНЕ ИН порт, а улазна вредност калибрације ЕДФА је измерена вредност на ЛИНЕ ИН порту умањена за вредност слабљења ВОА и губитке у уметању спојнице између пријемне стране ОСЦ и главни оптички пут. Треба одредити улазно скалирање БА и излазно скалирање ПА.
4) Плоча има две индикаторске лампице, најмање три боје црвене, жуте и зелене. Индикатор СТАТ се користи за означавање радног статуса плоче, а индикатор ЛИНЕ се користи за означавање статуса оптичког порта одговарајућег порта.
1 Шематски дијаграм унутрашње структуре 9-димензионалне ВСС плоче
9-димензионални дијаграм ВСС плоче
Спецификације ВСС модула
